一、 系统简介
本系统采用上位机、触摸屏、智能采集模块、温湿度采集模块及高精度PT100测温线等组成。可以对圆筒仓、方筒仓、钢板仓，散装仓等各种环境下的温度、湿度数据进行采集记录与分析。

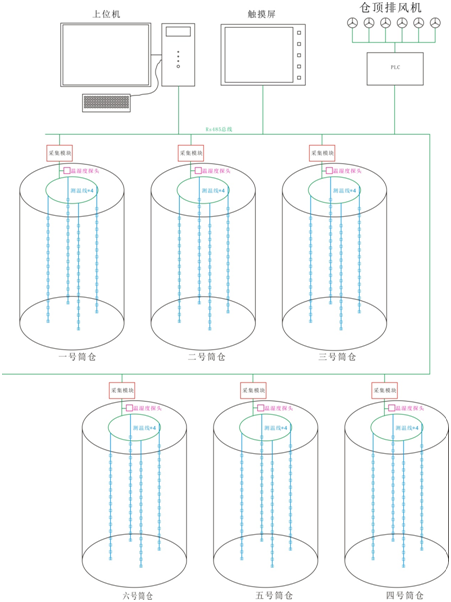

系统组态图
二、 系统优势
☆ 数据精确，性能稳定
1、采用进口高精度PT100温度传感器，高性能温湿度变送器，专业温湿度环境监测控制系统，数据精确。
2、 采用数字信号传输，布线方便，信号传输距离远，有效避免传输误差或信号损失。
3、采用工业级触摸屏和采集模块、开关电源、485通讯网络布线，寿命期长，性能稳定。
☆ 安全系数极高
1、系统有权限操作，多库区监测系统联网，保障系统稳定运行和数据安全。
2、24小时不间断低能耗运行，实时声光报警，安全可靠。
3、可与筒仓附属设备联动，自动启停筒仓通风风机，仓顶除湿风机等，保障粮仓安全。
4、 数据保存时间长，最长可达5年以上，一键导出历史数据。
☆ 高效管理，组网精简方便
1、开放式MODBUS通讯协议，系统扩展，组网方便。
2、界面图形化，操作简单、直观，一学即会。
3、一台监控计算机完成所有库区温湿度监控，精简，高效。
4、软件功能丰富、实用，方便维护及功能升级。
☆ 有效降低成本
1. 通讯讯网络布线，一条双绞线连接所有采集终端，大大减少布线工程量，方便，经济。
2. 多库区联网，集中监测，精简了设备，大量减少设备和人力投入。
三、 功能简介

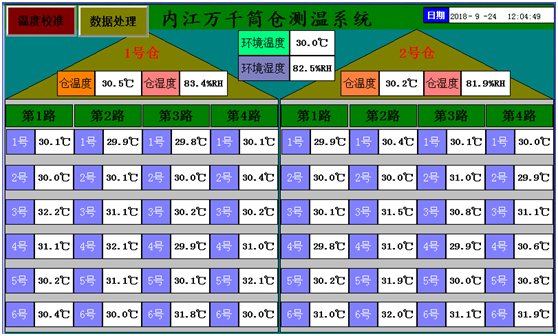

测温系统主界面
² 多种界面：具有实时状态显示、实时曲线、历史曲线、数据报表、组态报表等多种数据显示及分析方式。
² 组态灵活：画面、文字及曲线，均可根据测量需要设置，可统计任意区间的数据最大值、最小值及平均值，灵活组态，直观清晰，应用可扩展。
² 数据存储：数据自动存储、数据导出（另存）Excel。
² 数据查询（需授权）：通过输入查询时间，即可查询所需被测点对应时间点或时间段的数据记录和曲线记录。
² 数据打印（需授权）：支持报表打印、历史曲线打印及在Excel里打印。
² 监测报警：监控点上下限报警值可设置，当监测数值达到报警条件时，改变相应数据颜色，同时发出声音警报。报警历史数据可查询。
² 稳定准确：软件运行稳定，抗干扰能力强，数据采集准确度高，满足高标准数据监测要求。

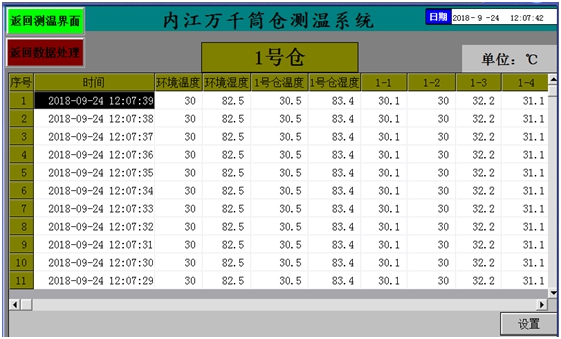

测温系统数据导出界面
四、筒仓使用技巧：
² 当原料淹没了测温点后，温度曲线非常平坦。从曲线图可以推算出仓内的大致料位。
² 当原料温度出现异常时，曲线显示该时间段温度在上升。应密切监视，并通过通风、倒仓，尽快降至正常温度。
² 夏天，钢板仓受阳光爆晒，温度升高，仓内表层粮食温度上升，水份蒸发，空气温度增加。晚间温度下降，高温水汽凝结落到仓内导致表层粮食极易霉变。本系统能监测仓顶空气温湿度。温湿度异常时，报警提醒或自动打开通风系统排除湿热空气。
五、性能指标
测温精度：± 0.2°C
分辨率：0.1°
测湿精度：± 5°RH
响应速度：5秒
温度范围:-55°C 到 +50°C
湿度范围：0～100%RH
数据存储：1年
客户案例
我公司研发的筒仓温湿度数据采集控制系统，已在内江万千饲料、广安万千饲料、广汉国雄饲料等公司投入使用，全面实现了筒仓温湿度智能控制，保证原料处于最佳保存状态，减少浪费，降低能耗，节省大量成本。
