产品简介
圣宏SH-422-L是一款可兼容RS-232C、RS-422、RS-485的防雷光电隔离型接口转换器,可将单端RS-232信号转换为平衡差分的RS-422或RS-485信号。采用三线制(TXD、RXD、GND)通信,自动收发数据。

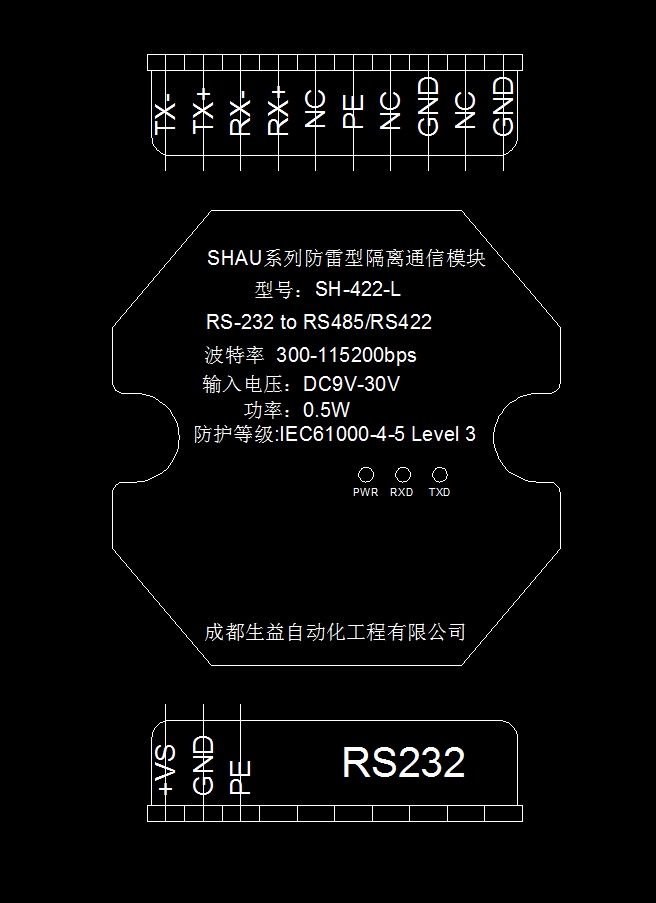

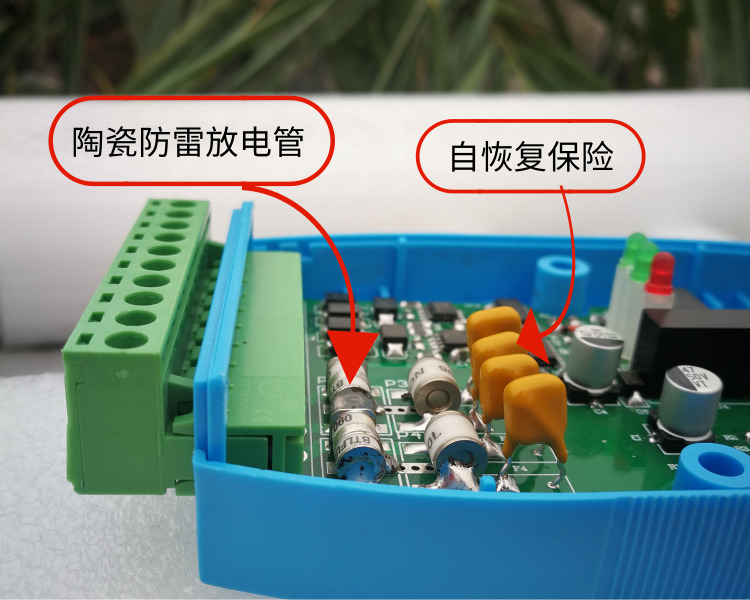

专为保护RS-422/RS-485接口而设计,内置的光电隔离器、TVS瞬态电压抑制保护器及放电管,提供高达3000VRMS的隔离电压,使TVS管及放电管呈高阻状态。在经受瞬间的高能量冲击时,吸收一个大电流,将两端电压控制在预定数值内,保证后面的电路元件不受瞬态高压冲击而损坏。
SH-218光电隔离型接口转换器,即插即用,适用于主控机之间、主控机与单片机或外设之间的点到点、点到多点远程多机通信网络,可连接128个RS-422或RS-485接口设备。
产品优势
1、 高防雷级别,可承受5000A的直击雷、闪电和线路上产生的浪涌电压和瞬态过压。
2、 进口芯片,双端隔离完全防护,性能稳定可靠。
3、 内置光电隔离器,主电源与485信号输出端均可提供高达3000VRMS的隔离电压。
4、 即插即用,不需要靠初始化RS-232串口,无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换。
5、 零延时自动收发数据,小极间电容,零延时,高速传输,速率高达300-115.2Kbps。
6、 RS-485、RS-422自动识别功能,适合所有现有操作软件和接口硬件,操作简便。
7、 模块带电源指示灯及数据流量指示灯,可指示故障情况。
产品性能指标
l 兼容RS-232、RS-485、RS-422 TIA/EIA标准
l 自动发送/接收数据,无需外部的流量控制信号(RTS),真正的三线(TXD.RXD.GND)制通信
l 通信速率:300bps-115.2Kbps
l 能够连接128个RS-485或RS-422接口设备
l 通讯距离:5000米/9600bps
l 电源及数据流量指示灯,可检测故障点
l 防护等级:IEC6100-4-5 Level 3
l 工作方式:异步半双工(RS-485)或异步全双工(RS-422)通用,无需跳线设置
l 可提供高达3000Vrms的隔离电压,专用DC/DC模块,RS-485/422提供每线5000A防雷、浪涌、±15KV ESD保护及防止共地干扰

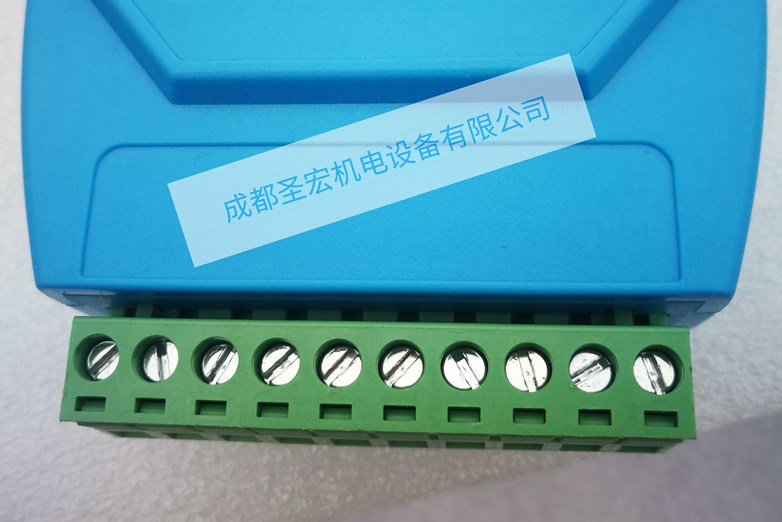

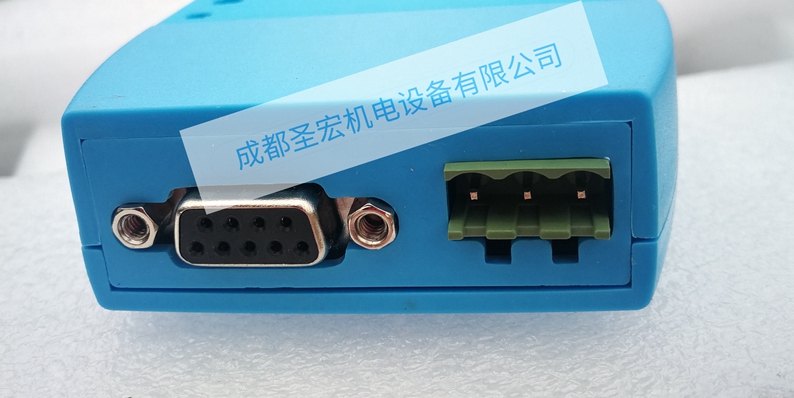

l 电气接口:DB9孔型到DB9针型及RJ-45连接器
l 传输介质:双绞线或屏蔽线
l 外形尺寸:124mm mm×72mm×27mm
l 使用环境:-40℃ ~85℃,相对湿度5%~95%
l 功率:0.5W
l 即插即用, 适用于一切所使用的通讯软件
l 支持DOS/WIN98/WIN95/WIN2000/NT/XP/Linux等操作系统
适用范围
SH-422-L工业级防雷光电隔离转换器广泛使用于工业自动化控制系统、道路交通控制自动化、工业集散分布系统、安防系统、POS系统、楼宇自控系统、自助银行系统、闭路监控、智能卡、一卡通、门禁系统、消费系统、考勤系统、停车场系统、公共汽车收费系统、公路收费站系统等等。
故障及排除
1、 数据通信失败
l 检查RS-232接口接线是否正确
l 检查RS-485/RS422 输出接口接线是否正确
l 检查接线端子是否连接良好
2、 数据丢失或错误
l 检查数据通信设备两端数据传输速率、格式是否一致
