SH-485-L工业级防雷光电隔离转换器

说明书

产品简介

圣宏SH-485-L是RS-232转RS-485的防雷光电隔离型接口转换器，可将单端RS-232信号转换为平衡差分的RS-485信号。采用三线制（TXD、RXD、GND）通信,自动收发数据。

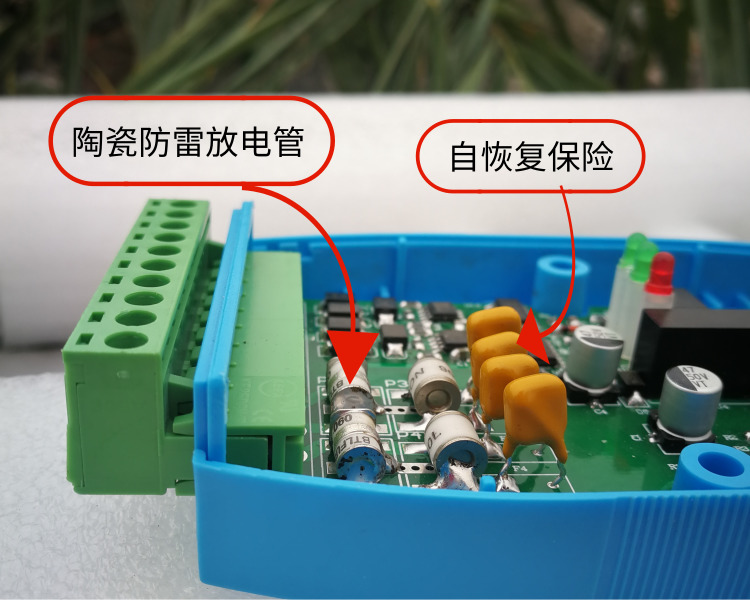

专为保护RS-485接口而设计，内置的光电隔离器、TVS瞬态电压抑制保护器及放电管，提供高达3000VRMS的隔离电压，使TVS管及放电管呈高阻状态。在经受瞬间的高能量冲击时，吸收一个大电流，将两端电压控制在预定数值内，保证后面的电路元件不受瞬态高压冲击而损坏。

SH-218光电隔离型接口转换器，即插即用，适用于主控机之间、主控机与单片机或外设之间的点到点、点到多点远程多机通信网络，可连接128个RS-485接口设备。

产品优势

1、  高防雷级别，可承受5000A的直击雷、闪电和线路上产生的浪涌电压和瞬态过压。

2、 进口芯片，双端隔离完全防护，性能稳定可靠。

3、  内置光电隔离器，主电源与485信号输出端均可提供高达3000VRMS的隔离电压。

4、 即插即用，不需要靠初始化RS-232串口，无需跳线设置实现半双工(RS-485)模式转换。

5、  零延时自动收发数据，小极间电容，零延时，高速传输，速率高达300-115.2Kbps。

6、 适合所有现有操作软件和接口硬件，操作简便。

7、 模块带电源指示灯及数据流量指示灯，可指示故障情况。

产品性能指标

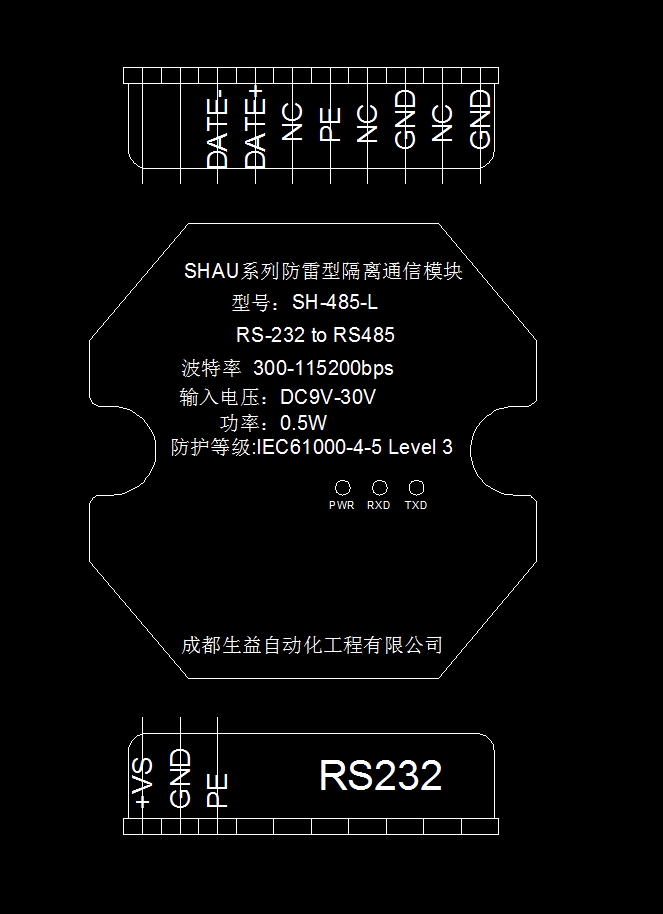

l  兼容RS-232、RS-485TIA/EIA标准

l  自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信

l  通信速率：300bps-115.2Kbps

l  能够连接128个RS-485接口设备

l  通讯距离：5000米/9600bps

l  电源及数据流量指示灯，可检测故障点

l  防护等级：IEC6100-4-5 Level 3

l  工作方式：异步半双工（RS-485），无需跳线设置

l  可提供高达3000Vrms的隔离电压，专用DC/DC模块，RS-485提供每线5000A防雷、浪涌、±15KV ESD保护及防止共地干扰

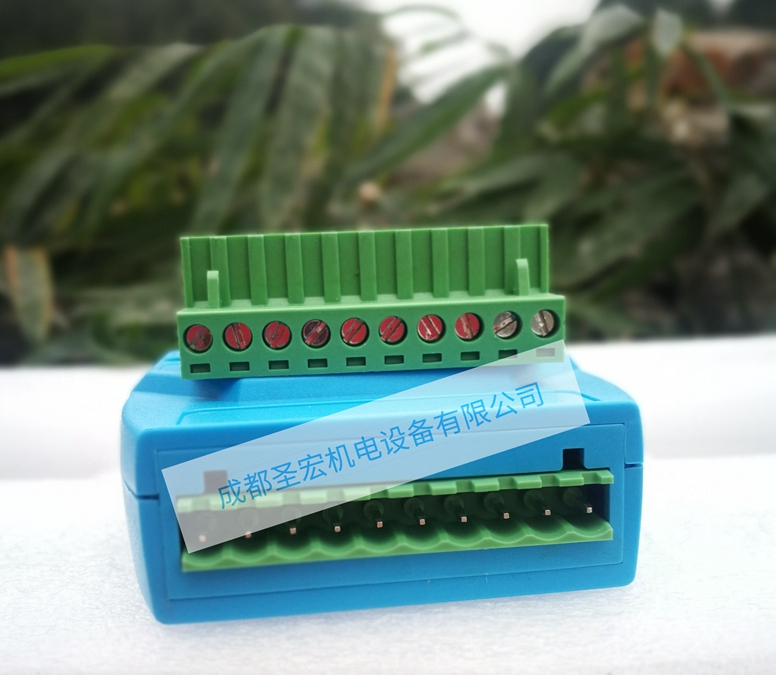

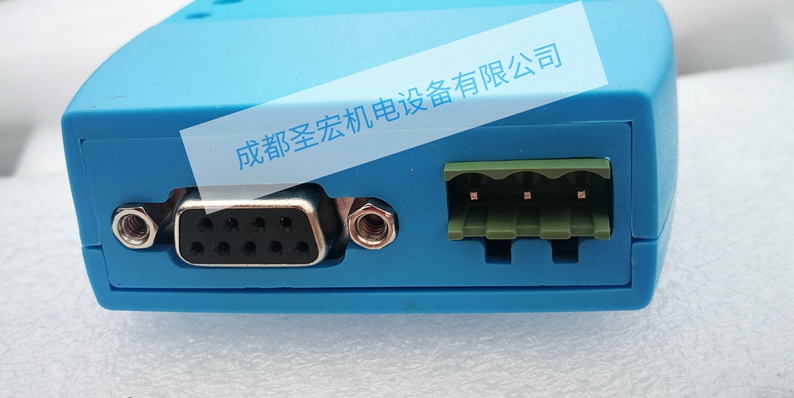

l  电气接口：DB9孔型到DB9针型及RJ-45连接器

l  传输介质：双绞线或屏蔽线

l  外形尺寸：124mm mm×72mm×27mm

l  使用环境：-40℃ ~85℃，相对湿度5%~95%

l  功率：0.5W

l  即插即用， 适用于一切所使用的通讯软件

l  支持DOS/WIN98/WIN95/WIN2000/NT/XP/Linux等操作系统

适用范围

SH-422-L工业级防雷光电隔离转换器广泛使用于工业自动化控制系统、道路交通控制自动化、工业集散分布系统、安防系统、POS系统、楼宇自控系统、自助银行系统、闭路监控、智能卡、一卡通、门禁系统、消费系统、考勤系统、停车场系统、公共汽车收费系统、公路收费站系统等等。

故障及排除

1、  数据通信失败

l  检查RS-232接口接线是否正确

l  检查RS-485输出接口接线是否正确

l  检查接线端子是否连接良好

2、  数据丢失或错误

l  检查数据通信设备两端数据传输速率、格式是否一致
